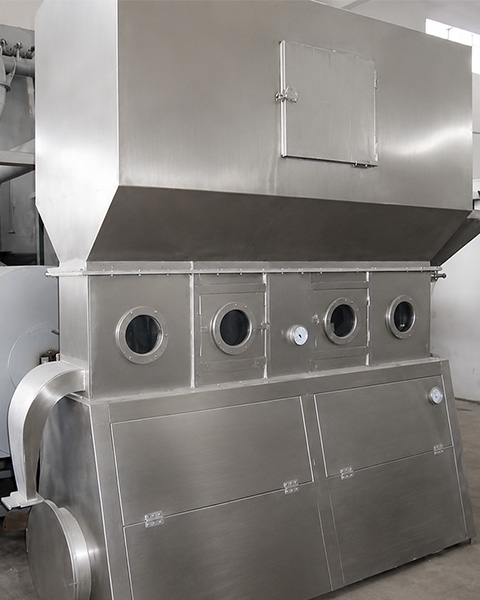

XF-Horizontale Kochtrockner
Produktpräsentation
Kochen trocknen, auch bekannt als Flüssigkeitsbett, es besteht aus Luftfilter, Heizer, Kochenbett Host, Zyklon Separator, Tuchbeutel Staubreiniger, Hochdruck-Zentrifugalventilator, Bedienstisch, aufgrund der verschiedenen Eigenschaften des Trocknungsmaterials, unterstützende Staubreinigung Ausrüstung, kann nach Bedarf berücksichtigt werden, kann gleichzeitig wählen Sie Zyklon Separator, Tuchbeutel Staubreiniger, Sie können auch eine von ihnen wählen, im Allgemeinen wie Granul und Granultrocknung müssen Sie nur wählen Sie einen Zyklon Separator, Kleine Partikel und pulverförmige Materialien mit geringem spezifischen Gewicht müssen mit einem Taschenstaubfilter ausgestattet sein und eine pneumatische Zuführungseinheit und ein Riemenförderer zur Auswahl haben.
Fasses Material wird vom Zünder in den Flutbetttrockner eingefügt, die saubere Luft nach dem Filtration wird vom Blofter in den Boden des Flutbettes durch die Verteilungsplatte in Kontakt mit festen Materialien gesendet, um die Fluidisierung zu erreichen, um den Wärme-Massaustausch zu erreichen. Nach dem Trocknen des Materials wird das Abgas durch die Ausflussöffnung ausgegeben, und das Abgas wird von der Oberseite des Siedebettes durch die Cyclone-Staubfilter - Gruppe und den Stoffbeutel-Staubfilter ausgegeben, um festes Pulver zu recyceln, nachdem es entleert wurde.
Dampf, Elektrizität, Heißluft-Ofen können verwendet werden (je nach Benutzeranforderungen).
Prinzip der Arbeit
Sauberer heißer Luft wird durch die Ventilplatte in das Bett verteilt, und das feuchte Material, das aus dem Zügeger eingetreten ist, wird von heißem Luft in einem Siedezustand gebildet. Aufgrund des weitreichenden Kontakts zwischen heißem Wind und dem Material verbessert der Prozess der Wärmeübertragung und Masseübertragung, wodurch es in kürzerer Zeit getrocknet werden kann. Bei kontinuierlichem Typ wird das Material von einem Ende des Betts eingegeben und nach mehreren Dutzenden Sekunden bis mehreren Minuten kocht und trocknet, automatisch vom anderen Ende des Betts ausfließen. Diese Geräte werden in der Regel unter negativen Druck betrieben.
Anpassung des Materials
◎ Trocknung von Medikamenten, chemischen Rohstoffen, Lebensmitteln, Getreideverarbeitung, Futtermitteln. Zum Beispiel: Rohstoffe, Tablettenpresse Granule, chinesische Medizin Granule, Gesundheitsnahrungsmittel, Getränke Granule, Mais Keim, Futtermittel, Kunststoffharz, Zitronensäure und andere pulverförmige Materialien Trocknung und Entfeuchtung. Die Partikelgröße des geeigneten Materials beträgt im Allgemeinen 0,1 ~ 6 mm, ^ die optimale Partikelgröße beträgt 0,5 ~ 3 mm.
Strukturen zeigen
Installation Anweisungen
◎ Jedes Gerät muss flach platziert werden, mit Fußschrauben fixiert, die Teile sind gut versiegelt.
* Der Ventilator kann im Freien oder in einem selbst gebauten Geräuschdämmerraum platziert werden. Die Planung kann je nach Bedarf angepasst werden.
| Spezifikationen Modell Technische Parameter |
XF0.25-1 (früher XF10) |
XF0.25-2 (früher XF20) |
XF0.25-3 (früher XF30) |
XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| Bettenfläche (m)2) | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| Trocknenfähigkeit (kg h2O/h) |
10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84 |
| Leistung (kw) | 5.5 | 7.5 | 15 | 22 | 7.5 | 18.5 | 30 | 37 | 48 | 30 | 37 |
| Temperaturen (oC) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Temperaturen (oC) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| Host-Größe Länge × Breite × Höhe (m) |
1×0.6 | 2×0.6 | 4×0.6 | 6×0.6 | 2×0.70 | 4×0.7 | 6×0.7 | 8×0.7 | 10×0.7 | 4×1 | 6×1 |
| Fläche (m)2) | 18×3.35 | 25×3.35 | 35×3.35 | 40×3.35 | 25×3.4 | 38×3.4 | 45×3.4 | 56×3.4 | 70×3.4 | 18×3.58 | 56×3.58 |
| Spezifikationen Modell Technische Parameter |
XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 (früher XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| Bettenfläche (m)2) | 3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| Trocknenfähigkeit (kg h2O/h) |
112-160 | 140-200 | 168-240 | 70-100 | 140-200 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| Leistung (kw) | 44 | 66 | 66 | 30 | 66 | 66 | 90 | 90 | 150 | 150 | 165 |
| Temperaturen (oC) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Temperaturen (oC) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
40-60 |
40-60 | 40-60 | 40-60 |
| Host-Größe Länge × Breite × Höhe (m) |
8×1 | 10×1 | 12×1.2 | 4×1.2 | 8×1.2 | 8×1.2 | 10×1.2 | 12×1.2 | 14×1.2 | 16×1.2 | 18×1.2 |
| Fläche (m)2) | 74×3.58 | 82×3.58 | 96×4.1 | 50×4.1 | 70×4.1 | 82×4.1 | 100×4.1 | 140×4.1 | 180×4.1 | 225×4.1 | 268×4.1 |
Anmerkung: 1. Zulassungsmethode: 1. Stern-Zulassung; 2. Stern-Zulassung und pneumatisches Transport; 3. Gurttransport; 4. Benutzerdefiniert.
II. Automatisierte Produktion möglich. III. Zusätzlich zu den oben genannten Modellen kann ein spezielles Design für den Benutzer gemacht werden. IV. Je nach Material unterscheidet sich auch die Leistung des Ventilators.
